Đồng hồ đo điện trở chính xác nhất
Điện trở bãi tiếp địa là thông số vô cùng quan trọng. Nó quyết định độ an toàn trong hệ thống chống sét. Bước đo điện trở cho bãi tiếp địa bắt buộc phải thực hiện trong thi công.
Công nhân tiến hành đo điện trở khi đã đóng cọc tiếp địa và đổ hóa chất giảm trở (nếu cần). Đồng hồ đo điện trở đất VICI 4105A là giải pháp tiện lợi và chính xác nhất.

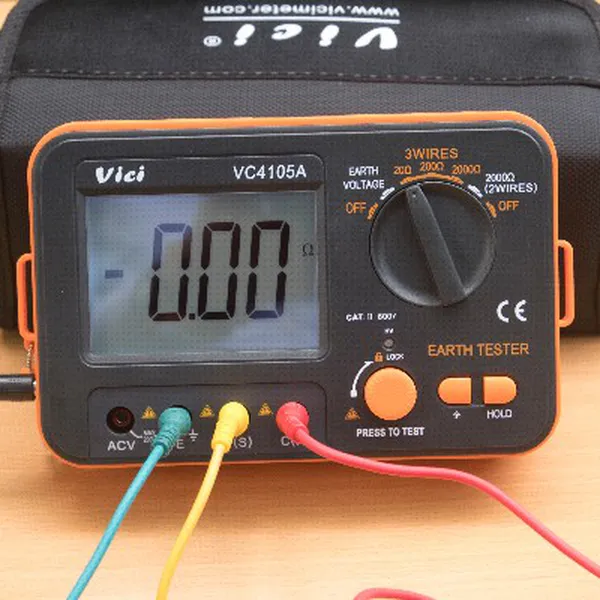

Bộ sản phẩm đồng hồ đo điện trở VICI 4105A
Đồng hồ đo điện trở đất VICI 4105A là giải pháp đo điện trở đất (tiếp địa) chính xác nhất và là công cụ không thể thiếu khi lắp đặt chống sét lan truyền.
Thông số kỹ thuật sản phẩm
Đạt các tiêu chuẩn áp dụng cho hệ thống điện IEC61010-1 CAT.III 600V
Phạm vi đo điện trở đất 0Ώ ÷ 1999Ώ
Phạm vi đo điện áp đất 0V ÷ 199.9V
Số liệu hiển thị cao nhất đến 1999
Điều kiện môi trường làm việc: -10℃ ÷ 50, độ ẩm tương đối < 80%
Điều kiện môi trường lưu trữ: -20℃ ÷ 60℃, độ ẩm tương đối < 75%
Nguồn điện sử dụng: 6 Pin 1.5V AA pin hoặc dùng sạc đầu vào 220V đầu ra 9V
Các tính năng vượt trội
Màn hình cảnh báo khi pin yếu
Sản phẩm có thể sử dụng nguồn điện sạc 220V-9 hoặc pin 1.5V AA. Nó giúp cho quá trình đo đạc khi thi công trở nên dễ dàng hơn. Đặc biệt, khi nguồn điện yếu, đồng hồ sẽ báo màn hình cột pin để người sử dụng chủ động bổ sung nguồn điện.
Màn hình hiển thị rõ nét và đèn LED báo tình trạng đồng hồ
Màn hình đồng hồ có 02 chế độ: chế độ thường và có đèn chiếu. Giúp cho việc nhìn chỉ số rõ ràng hơn kể cả trong bóng râm, bóng tối hay bị ánh sáng phản chiếu. Sản phẩm được trang bị tính năng lưu trữ dữ liệu. Công nhân có thể ghi lại chỉ số điện trở bằng cách giữ phím “Hold”.

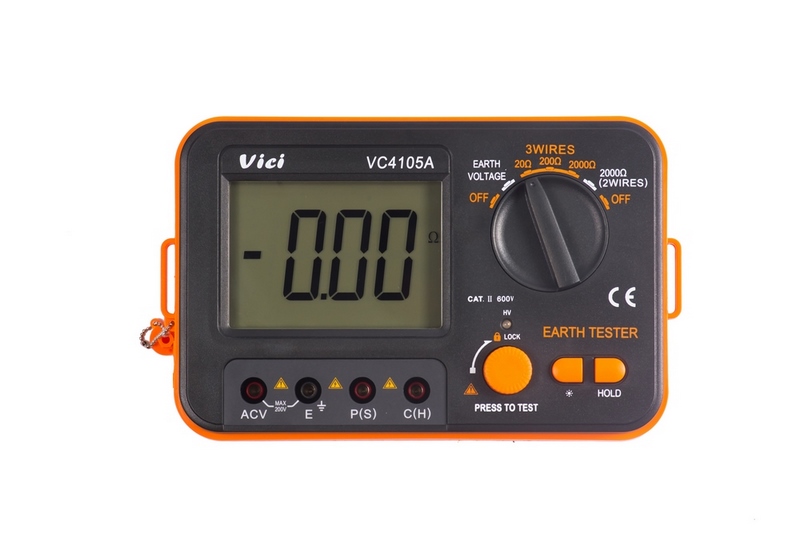

Nút bấm và màn hình hiển thị rõ nét giúp người dùng dễ dàng sử dụng
Trong quá trình kiểm tra bãi tiếp địa chống sét, có thể phát sinh sai số đo điện trở. Nhiều trường hợp xảy ra do đồng hồ đo chưa được khởi động chính xác. Đồng hồ VICI 4105A có đèn LED xanh/đỏ để người dùng dễ dàng sử dụng. Đèn LED đỏ hiện lên đó là điều kiện bất thường cần kiểm tra lại trước khi đo. Đèn LED xanh hiện lên thể hiện đồng hồ VC4105A sẵn sàng kiểm tra.

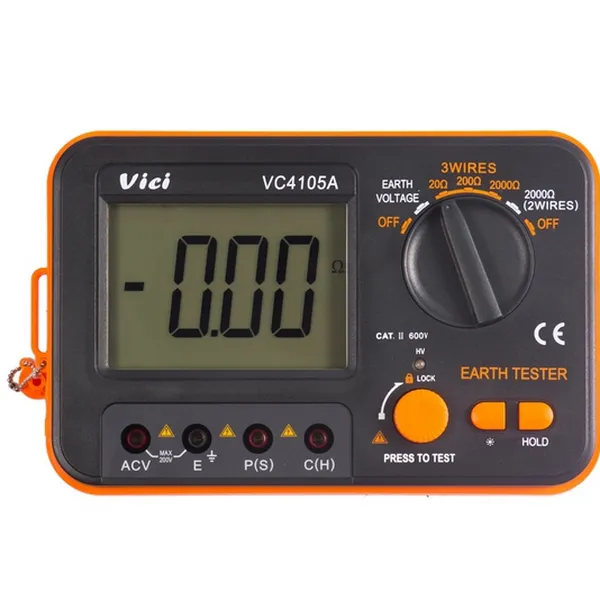

Đồng hồ đo điện trở nhỏ gọn, dễ dàng mang theo đo đạc tại công trình
Kích thước sản phẩm cụ thể:176 (dài)x116(rộng)x62.5(dày) – đơn vị: mm. Khi mua khách hàng có cơ hội được tặng kèm cặp đeo tiện lợi. Tổng trọng lượng đồng hồ khi lắp cả pin là 500 gram.
Phụ kiện đi kèm đồng hồ đo điện trở

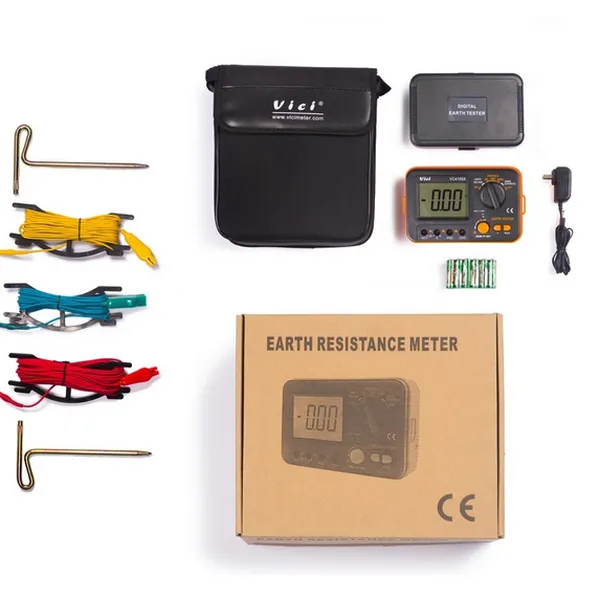

Phụ kiện đi kèm đồng hồ đo điện trở đất VC4105A gồm:
02 cọc phụ
01 cuộn dây màu đỏ 15m
01 cuộn dây màu vàng 10m
01 cuộn dây màu xanh 5m
Cọc phụ và dây nối hỗ trợ đo điện trở
Ngoài ra, sản phẩm được đặt trong hộp cát tông, có lớp chống sốc đặc biệt. Giúp quá trình vận chuyển được dễ dàng, không làm hỏng hóc thiết bị.
Các bước đo, xem điện trở bãi tiếp địa đơn giản với đồng hồ VICI
Hướng dẫn cách sử dụng đồng hồ đo điện trở VICI
Bước 1: Cắm cọc và đấu nối dây vào điểm đo
Bước 2: Kiểm tra điện áp
Bước 3: Kiểm tra điện trở
Quý khách có thể tìm hiểu thêm về cách sử dụng đồng hồ đo điện trở VICI và bảng báo giá bằng cách liên hệ ngay với CHONGSET.VN.
Bước 1: Cắm cọc và đấu nối dây vào điểm đo
Cắm 2 cọc vào khu vực đất cần kiểm tra điện trở. Nên cắm cọc cách điểm đo từ 5m đến 10m. Mỗi cọc cách nhau 5~10m. Sau đó lần lượt nối các đầu dây vào điểm đo. Chú ý dây cắm lỏng có thể làm cho kết quả đo không chính xác. Trong trường hợp có xi măng, nên đặt các cực phụ nằm xuống và tưới nước vào nó. Hoặc đặt cực điện áp trong vải ẩm khi tiến hành đo.
Bước 2: Kiểm tra điện áp
Bật công tắc tới vị trí “EARTH VOLTAGE” và ấn nút “PRESS TO TEST” để kiểm tra điện áp đất.
Để kết quả đo được chính xác thì điện áp đất không được lớn hơn 10V.
Bước 3: Kiểm tra điện trở
Trước tiên, bật công tắc tới vị trí x100Ω để kiểm tra điện trở đất. Nếu điện trở quá cao (>1200Ω) thì đèn OK sẽ không sáng, khi đó ta cần kiểm tra lại các đầu đấu nối. Nếu điện trở nhỏ thì ta bật công tắc tới vị trí x10Ω hoặc x1Ω sao cho phù hợp để có thể dễ đọc được trị số điện trở trên đồng hồ.
Một số lưu ý khi sử dụng đồng hồ đo điện trở đất VICI 4105A
Đảm bảo các cực điện áp phụ được cắm xuống đất ẩm
Cấp đủ nước tại nơi cắm các cực nếu nơi này là đất khô, nơi có cát hoặc đá ở lòng đất để khiến cho những khu vực này ẩm hơn
Khi nhấn nút, nếu đèn LED chuyển màu xanh thì điều kiện đo mức bình thường và đủ điều kiện để tiến hành đo
Khi nhấn nút, nếu đèn LED chuyển màu đỏ và màn hình LCD xuất hiện ký tự “1” cho thấy điều kiện tiến hành đo lường có sự bất thường, cần kiểm tra lại cho đến khi vấn đề bất thường được giải quyết và đèn LED chuyển màu xanh
Vấn đề bất thường có thể xảy ra do:
Mạch dây dẫn bị hở. Kiểm tra lại kết nối của các dây dẫn và tìm ra dây bị hỏng
Điện trở tiếp xúc lớn. Bề mặt của thiết bị đo bị oxi hóa, gỉ sét hoặc mạ sẽ gây ra điện trở tiếp xúc lớn. Làm sạch bề mặt rồi mới tiến hành đo
Điện áp phụ lớn. Đảm bảo các cực điện áp phụ P và C được cắm sâu xuống lòng đất ẩm, và đảm bảo các dây tương ứng được kết nối đủ hiệu quả làm việc
Xoáy hoặc chạm lại vào các đầu dây dẫn. Đảm bảo các đầu kiểm tra được tách rời khỏi nhau trong quá trình đo
Có nên thuê đồng hồ đo điện trở không?
Để đảm bảo an toàn tốt nhất, nên sử dụng đồng hồ đo điện trở cá nhân để đảm bảo độ chính xác. Nên mua đồng hồ đo điện trở riêng để đảm bảo rằng thiết bị hoạt động ổn định. Ngoài ra nên kiểm tra đồng hồ đo điện trở thường xuyên để đảm bảo tính chính xác.
Có nên sử dụng đồng hồ đo điện trở giá rẻ?
Tùy vào nhu cầu sử dụng mà nên mua đồng hồ đo điện trở giá rẻ hay chất lượng. Với nhu cầu đo điện trở cho hệ thống tiếp địa (tiếp đất) nên sử dụng đồng hồ chất lượng. Tại CHONGSET.VN, chúng tôi cung cấp đồng hồ đo điện trở chất lượng chính hãng với giá thành phải chăng.
Các phương pháp đo điện trở khác
Có các phương pháp đo điện trở nối đất sử dụng hộp đo điện trở tiếp địa như sau:
Phương pháp đo 3 điểm – 3P
Phương pháp kiểm tra nối đất 3 cực – 62%
Phương pháp bốn điểm – 4P
Phương pháp sử dụng kẹp
Phương pháp đo điện trở nối đất 3 điểm – 3P
Phương pháp đo 3P có thể được thực hiện dễ dàng, thường sử dụng cho các hệ thống đo nhỏ. Nói một cách khác là diện tích bao phủ của hệ thống không quá rộng. Các điện cực thử nghiệm ngoài cùng thường sẽ cách cột nối đất chính khoảng từ 30 đến 50m. Cọc thử điện áp được đặt ở giữa, ba cọc này nằm thẳng hàng với nhau.
Bạn có thể thực hiện hai phép kiểm tra bổ sung để phép đo chính xác hơn như sau:
Trường hợp 1: Tính từ cọc chính, di chuyển vị trí cọc P lại gần 10% so với vị trí ban đầu.
Trường hợp 2: Di chuyển vị trí cọc P xa hơn 10% so với vị trí ban đầu.
Sau khi kiểm tra, nếu hai phép đo bổ sung này phù hợp với phép đo ban đầu thì các cọc thử đã được định vị chính xác. Sau đó bạn có thể lấy điện trở DC bằng cách lấy giá trị trung bình của ba kết quả.
Nên kiểm tra nhiều lần để có kết quả chính xác nhất
Nếu kết quả đo không chính xác, có thể vị trí các cọc được đặt không chính xác. Bạn cần phân bố loại khoảng cách giữa các cọc. Đo lại 3 lần và lập lại quá trình đến khi có kết quả khả quan nhất.
Phương pháp kiểm tra, đo điện trở nối đất 3 cực 62%
Được áp dụng đối với các hệ thống nối đất trên một diện tích trung bình. Khoảng cách từ cọc điện áp đến cọc chính nằm khoảng 62%. Trong khi phương pháp 3P thông thường khoảng cách này là 50%. Các đặc điểm còn lại giữa hai phương pháp đều giống nhau. Khi sử dụng phương pháp này, bạn cũng nên lặp lại các phép đo bổ sung, kiểm tra nhiều lần để đạt hiệu quả tốt nhất
Tuy nhiên phương pháp kiểm tra nối đất 3 cực 62% có điểm hạn chế. Phương pháp này dựa vào lý thuyết giả định rằng đất bên dưới là đồng nhất, việc này rất khó xảy ra trong thực tế. Vì vậy, cần thận trọng khi sử dụng và phải luôn tiến hành khảo sát điện trở suất của đất
Phương pháp đo điện trở tiếp địa bốn điểm 4P
Trong phương pháp bốn điểm 4P có kích thước nhỏ được dẫn vào trái đất có khoảng cách bằng nhau. Ở cùng độ sâu, và theo cùng một đường thẳng. Bạn cần lưu ý khoảng cách các điện cực không được quá gần. Chú ý chất lượng đất, các vật dẫn khác trong đất. Phương pháp đo 4P được dùng phổ biến để đo điện trở suất của đất.
Bốn điện cực trong phương pháp bố điểm được dẫn vào trái đất có khoảng cách bằng nhau
Phương pháp đo điện trở tiếp địa kẹp
Phương pháp kẹp cho khả năng đo nhanh chóng, giúp đo điện trở mà không cần ngắt hệ thống nối đất. Khi sử dụng máy kiểm tra điện trở nối đất dạng kẹp, dù chỉ có một vài hoặc nhiều đường nối song song, bạn vẫn có thể dễ dàng chỉ ra các cọc điện cực kém. Các phép đo được thực hiện dễ dàng, trực tiếp bằng cách kẹp kìm đo dòng qua dây nối đất chính. Nếu hệ thống tiếp địa được nối song song, có thể dùng máy đo cùng 2 ampe kìm thực hiện đo chính xác điện trở.
Phương pháp kẹp thực hiện trên nguyên tắc phải đặt 2 kẹp vòng quanh dây tiếp đất đo, nối mỗi kẹp với dụng cụ đo. 1 kẹp đo dòng điện chảy trong mạch vòng, 1 kẹp đưa vào mạch vòng tiếp đất một tín hiệu biết trước (32V/ 1367Hz).
Trong phương pháp kiểm tra điện trở đất bằng kìm kẹp là phép đo điện trở của toàn bộ vòng lặp. Vì thế cần có điện trở vòng để đo, số lượng đường song song càng lớn, giá trị đo được sẽ càng gần với điện trở đất thực tế.
