Cách Lắp Đặt Cột Thu Lôi Gia Đình An Toàn Hiệu Quả

  Hiện nay, có rất nhiều gia đình vẫn chưa thật sự hiểu được tầm quan trọng của cách làm cột thu lôi gia đình nhà ở vì chưa cần thiết và tốn kém nhiều chi phí. Tuy nhiên, để đảm bảo cho người thân trong gia đình bạn thì nên lắp đặt hệ thống chống sét cho nhà ở càng sớm càng tốt.

Có những cách làm cột thu lôi gia đình?

Tại sao nên cột thu lôi gia đình nhà ở hiện nay?
  Mỗi năm có rất nhiều công trình nhà ở bị sét đánh gây thiệt hại về tài sản, nhất là nhà mái tôn, nhà cao tầng. Dạng nhà này dễ bị ảnh hưởng của dòng sét đánh, do đó nếu không chủ động chống sét sẽ để lại nhiều hậu quả khó lường về sau, thậm chí có thể ảnh hưởng tính mạng con người.

  Hiện nay, hầu hết nhà dân dụng tại Việt Nam đều không được trang bị chống sét, vì vậy, bạn cần thay đổi quan niệm này bằng cách lắp đặt chống sét cho nhà ở để đảm bảo an toàn tuyệt đối cho gia đình, bảo vệ hệ thống và thiết bị điện. Hơn nữa, việc tìm cách làm hệ thống chống sét cho nhà ở sẽ giúp giảm thiệt hại về người và tài sản, đây là việc làm cần thiết trong thời tiết mưa bão.

Phân loại hệ thống chống sét đánh
Các loại hệ thống chống sét được chia thành:

Chống sét đánh thẳng vào nhà dân
  Hệ thống chống sét đánh thẳng hay chống sét trực tiếp giúp bảo vệ công trình tránh những nguy hiểm cũng như thiệt hại do tia sét đánh trực tiếp.

Hệ thống chống sét đánh thẳng gồm:

• Hệ thống cho nhà xưởng và nhà máy.
• Hệ thống chống sét dành cho nhà cao tầng.
• Cho các tòa nhà dân dụng.
• Hệ thống chống sét bảo vệ các kho chứa xăng dầu, nhà xưởng, hóa chất, công trình xây dựng,…

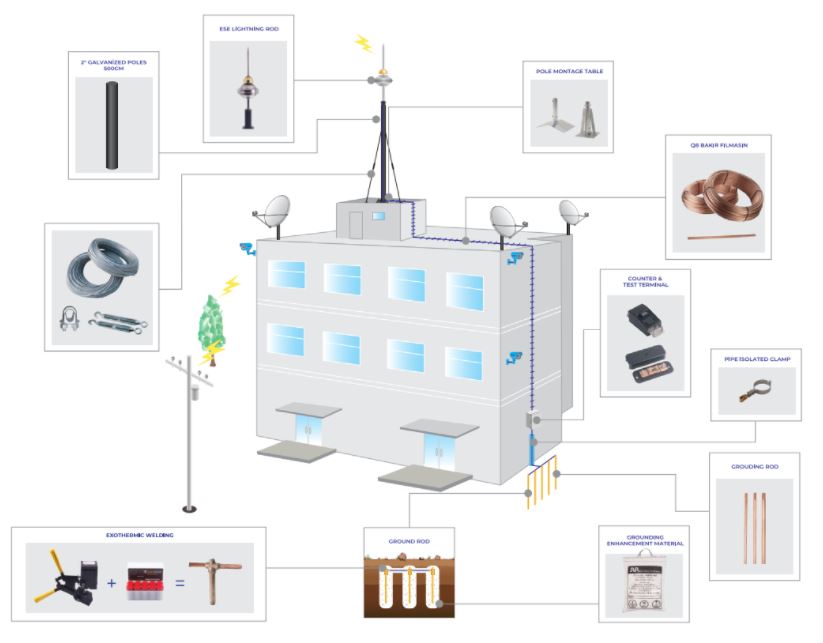

Hệ thống chống sét đánh thẳng vào nhà dân

  Cấu hình của hệ thống chống sét đánh thẳng sẽ có 3 bộ phận chính là đầu thu lôi, dây dẫn sét, hệ thống tiếp đất.

• Đầu thu lôi: Bộ phận này sẽ có khả năng phát tia tiên đạo thu hút sét. Đầu thu lôi được gắn ở vị trí cao nhất của công trình, phía trên trụ đỡ với độ cao trung bình khoảng 5m so với đỉnh công trình cần bảo vệ.
• Dây dẫn sét: Loại dây này được làm từ chất liệu đồng lá hoặc cáp đồng trần có tác dụng dẫn dòng sét từ đầu thu lôi đến hệ thống tiếp đất. Tiết diện của dây dẫn từ 50mm2 – 75mm2, được quy định theo tiêu chuẩn quốc tế (NFC 17-102 của Pháp).
• Hệ thống tiếp đất: Hệ thống này bao gồm cọc tiếp đất, dây tiếp đất và ốc siết cáp hoặc mối hàn hóa nhiệt được sử dụng để tản dòng điện sét trong đất.

Chống sét lan truyền nhà dân
  Ngoài hệ thống chống sét trực tiếp thì loại hệ thống chống sét lan truyền cũng thật sự cần thiết để lựa chọn. Bởi tia sét đánh cách xa vài trăm mét cũng có thể gây nguy hiểm và thiệt hại cho công trình do xung cảm ứng lan truyền lớn.

Chống sét lan truyền cho trạm biến áp 1000V
 Sử dụng hệ thống chống sét van cho nhà dân: Loại chống sét van này có thể cắt xung điện sét lớn xuống đất bằng cách dùng chống sét van lắp tại đầu đường dây vào trạm biến áp. Thiết bị cắt sét 1 pha hoặc 3 pha sẽ được lắp đặt song song nguồn điện.

Cấu hình gồm:

• Van cắt sét được dùng để cắt xả xung điện sét lan truyền trên lưới hạ thế xuống đất.
• Dây dẫn sét đóng vai trò rất quan trọng, thực hiện nhiệm vụ dẫn dòng sét từ điểm nút mạng đến van cắt sét và hệ thống tiếp đất.
• Hệ thống tiếp địa với chức năng tản dòng điện sét trong đất.

Sử dụng hệ thống chống sét van cho nhà dân

  Sử dụng các thiết bị cắt sét trong hệ thống chống sét nhà dân: Thiết bị cắt sét lọc được các loại sóng hài, cắt xung điện sét, lọc nhiễu tần số cao của sét được lắp nối tiếp với phụ tải. Thiết bị cắt sét này bao gồm lọc sét, dây dẫn sét, hệ thống tiếp đất, các cọc tiếp đất, dây tiếp đất, ốc siết cáp hoặc mối hàn hóa nhiệt.

Chống sét lan truyền cho lưới điện hạ thế 3 pha 220/380V - 50/60Hz
  Thứ nhất là sử dụng chống sét van sơ cấp được lắp đặt song song cùng nguồn điện để cắt giảm xung điện sét lớn xuống đất.

  Thứ hai là sử dụng thiết bị cắt lọc sét để vừa cắt xung điện sét, vừa lọc được các loại sóng hài của sét.

  Thứ ba đó là chống sét lan truyền cho đường dây thông tin tùy theo mức điện áp tín hiệu, tần số làm việc, tốc độ đường truyền mà chọn lựa các thiết bị bảo vệ khác nhau.

Hệ thống chống sét lan truyền hạ thế

Cách làm hệ thống chống sét cho từng loại hình nhà ở phổ biến
  Một số cách làm cột chống sét mà bạn cần biết để ứng dụng cho nhà ở hoặc công trình của mình.

Nhà ở mái tôn
  Cách làm cột thu lôi gia đình bằng cột thu lôi
  Cách làm cột thu lôi gia đình là phương pháp có chi phí đầu tư thấp, dễ dàng lắp đặt nên được ứng dụng phổ biến hiện nay. Loại cột thu lôi này có vùng bảo vệ hình nón với bán kính tính bằng đáy chiều cao cột.

  Hệ thống bảo vệ công trình theo nguyên lý thanh sắt nhọn hướng lên trên được nối đất bằng dây sắt (phi là 0,04). Các tia sét sẽ được truyền xuống đất an toàn mà không ảnh hưởng gì đến tài sản cũng như thiết bị của ngôi nhà.

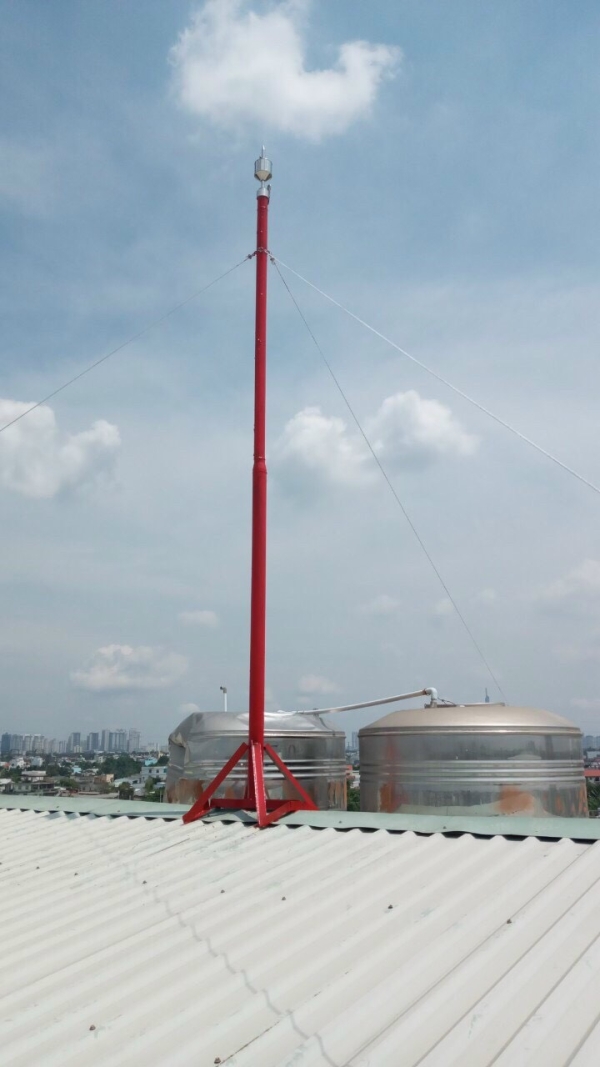

Sử dụng hệ thống chống sét có cột thu lôi

Cách làm cột thu lôi gia đình cho nhà mái tôn bằng công nghệ tiêu tán đám mây
  So với cách làm cột chống sét bằng cột thu lôi thì phương pháp bằng công nghệ tiêu tán đám mây điện tích hiện đại có hiệu quả bảo vệ cao hơn. Hệ thống chống sét gồm đầu phát ion dương từ thép mạ đồng, dây dẫn sét cũng bằng đồng có tiết diện từ 50mm2 – 75mm2.

  Số lượng cột tiếp địa còn tùy thuộc vào diện tích nhà cần bảo vệ, diện tích càng lớn thì số cột tương ứng càng nhiều và khoảng cách giữa các cột là 0,8m – 1m.

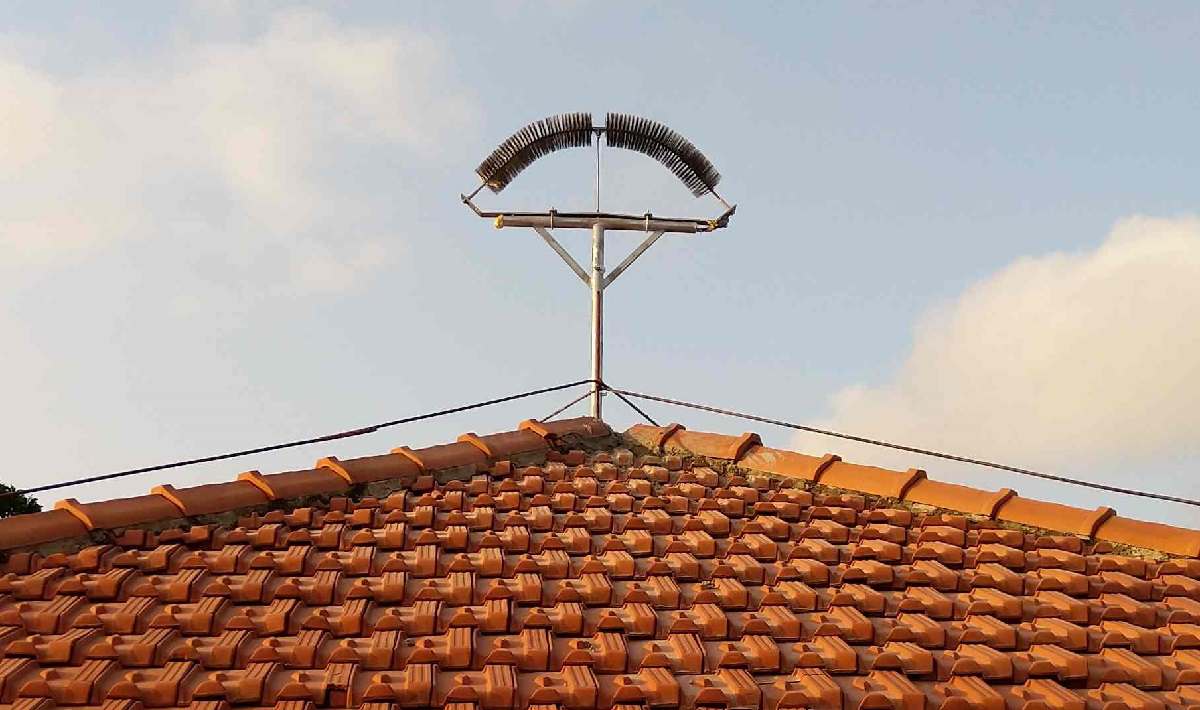

Cách làm cột chống sét bằng công nghệ tiêu tán đám mây điện tích

Cách làm cột chống sét cho nhà dân bằng lưỡi liềm
  Cách làm cột chống sét bằng lưỡi liềm cho nhà mái tôn rất hiệu quả bởi vật dụng có cấu tạo đơn giản, phạm vi áp dụng lớn, giúp bảo vệ nhà ở và hệ thống dây điện. Hệ thống này hoạt động theo nguyên lý tích tụ lượng điện áp và giải phóng bằng lỗ thoát hồ quang.

Nhà ở dân dụng
  Đối với cách làm cột chống sét cho nhà ở dân dụng thì cần thực hiện các bước sau:

  Đào rãnh hoặc khoan giếng tiếp đất: Xác định vị trí, kiểm tra kỹ càng và tiến hành đào, tuy nhiên cần lưu ý tránh các công trình ngầm khác.

  Đối với mặt bằng thi công hạn chế hoặc đất có điện trở cao thì phải áp dụng cách làm cột chống sét bằng phương pháp khoan giếng.

  Chôn các điện cực xuống đất: Đóng cọc tiếp đất với khoảng cách giữa các cọc không ngắn hơn một lần chiều dài cọc và đỉnh cọc cách mặt đất từ 15cm – 25cm.

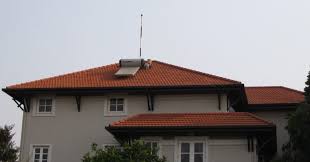

Cách làm cột chống sét cho nhà dân dụng

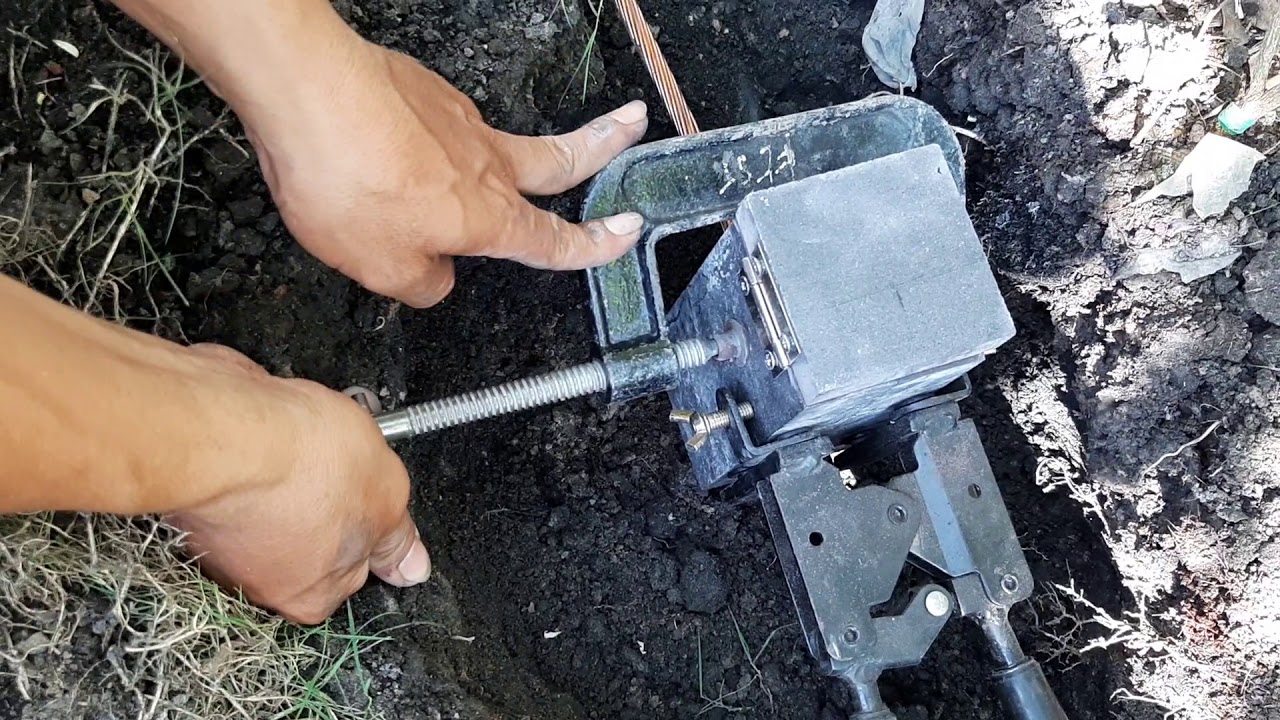

  Đối với cọc đất trung tâm phải được đóng cạn hơn so với cọc khác, rồi rải cáp đồng trần dọc theo rãnh đã đào và đổ hóa chất làm giảm điện trở đất dọc theo cáp đồng trần. Sau đó liên kết các cọc với cáp bằng hàn hóa nhiệt.

  Chọn và lắp kim thu sét với độ dài khoảng từ 0,5 – 1,5m bằng kim loại gắn trên nóc nhà và sử dụng dây dẫn sét trực tiếp từ kim chống sét hoặc cáp tiếp đất. Liên kết hệ thống đất tại vị trí hộp kiểm tra điện trở đất rồi hoàn trả mặt bằng hệ thống tiếp đất.

Nhà ở 2 tầng
  Cách làm cột chống sét cho nhà 2 tầng như sau: Lựa chọn hệ thống chống sét bao gồm kim thu sét làm bằng kim loại với độ dài từ 0,5 – 1,5m và mỗi ngôi nhà sẽ sử dụng từ 3 – 5 kim thu sét, gắn trên nóc nhà và được nối với nhau. Các kim thu sét sẽ được hàn với dây kim loại, đi xuống mặt đất. Số lượng dây thoát sét còn phụ thuộc vào kích thước của ngôi nhà, dây thoát sét được nối với các cọc tiếp địa (bao gồm thanh kim loại dài từ 2,4m – 3m chôn sâu xuống đất cách xa móng nhà ra phía ngoài từ 1 – 2m, đảm bảo rãnh sâu 0,8m và nối các đầu cọc tiếp địa với nhau).

Cách làm cột chống sét cho nhà cao tầng như thế nào?

Các bản vẽ chi tiết mô tả chống sét lan truyền
Những bản vẽ chi tiết mà bạn cần biết:

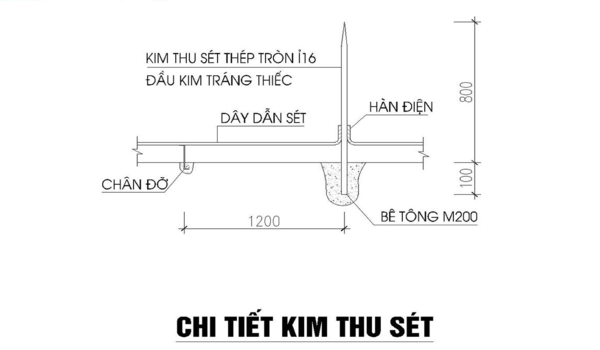

Bản vẽ chi tiết kim thu sét
  Mỗi loại bản vẽ chi tiết kim thu sét sẽ có kiểu thiết kế khác nhau. Dưới đây là bản vẽ được áp dụng cho nhà ở dân dụng.

Bản vẽ chi tiết kim thu sét cập nhật mới nhất

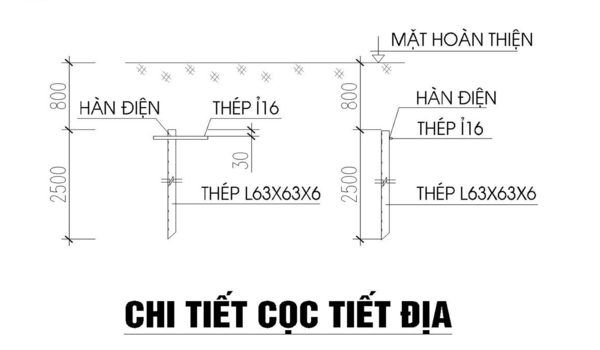

Bản vẽ chi tiết cọc tiếp địa
  Bản vẽ chi tiết cọc tiếp địa được ứng dụng cho nhà ở dân dụng và không áp dụng cho các loại công trình khác.

Bản vẽ chi tiết cọc tiếp địa ứng dụng cho nhà dân dụng

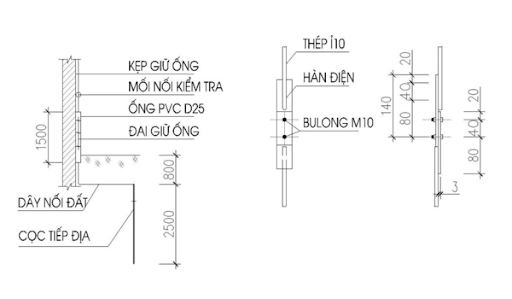

Bản vẽ chi tiết kẹp kiểm tra
  Bản vẽ chi tiết kẹp kiểm tra dưới đây sẽ áp dụng cho nhà ở.

Bản vẽ chi tiết kẹp kiểm tra được áp dụng cho nhà ở

Bảng báo giá thi công trọn gói hệ thống sét nhà ở



STT	Nội Dung Thông Số	Xuất Xứ	ĐVT	Số Lượng	Đơn Giá	Thành Tiền
1	Kim thu sét BAKIRA ESE 15 Bán kính bảo vệ 64M, Tuân thủ tiêu chuẩn NFC 17-102 Pháp	Thỗ Nhĩ Kỳ	Bộ	1,00
2	Khớp nối cách điện composite	Sét Toàn Cầu	Cái	1,00
3	Cột đỡ kim inox D48 thu về D42 L = 2M đến 3M + Bộ chân đế	Sét Toàn Cầu	Cái	1,00
4	Bộ dây neo + Tăng đơ + ốc siết cáp	Sét Toàn Cầu	Bộ	1,00
5	Cáp thoát sét M50 bọc nhựa PVC	Sét Toàn Cầu	Mét	30,00
6	Trọn bộ tiếp địa ấn độ, 4 cọc super impex đóng cọc chôn sâu + hàn hóa nhiệt điện trở đo < 10 Ω	Ấn Độ	Bộ	1,00
7	Bộ vật tư phụ ( ống gen D25, ruột gà, kẹp định vị )	Sét Toàn Cầu	Bộ	1,00
8	Nhân công lắp đặt vận chuyển	Sét Toàn Cầu	Hệ	1,00
	Tổng	Tổng công từ 12,000,000 – Đến 18,000,000 VNĐ
	Thuế VAT 10%
	Tổng Cộng



Những lưu ý khi làm hệ thống chống sét cho nhà ở
  Để thi công đạt hiệu quả tối ưu, trước khi thực hiện cách làm cột chống sét cho nhà ở, bạn cần lưu ý một số thông tin sau đây.

Lưu ý về vùng bảo vệ
  Trước khi thực hiện cách làm cột chống sét, bạn cần chú ý đến đo đạc độ cao, vị trí công trình và tính bán kính hệ thống mà cột chống sét hoạt động tốt. Từ đó, xác định vị trí lắp đặt kim và chiều cao của kim chính xác nhất.

Kết cấu công trình
  Kết cấu công trình ảnh hưởng lớn đến khả năng chống sét của nhà ở. Do đó, khi lựa chọn sản phẩm để lắp đặt, bạn nên nhờ sự hỗ trợ của các chuyên gia đánh giá chất lượng công trình đi kèm với hệ thống chống sét chất lượng tốt nhất.

Dây dẫn sử dụng thiết kế chống sét
  Dây dẫn chống sét là một trong những vật liệu quan trọng giúp đảm bảo an toàn trong quá trình sử dụng. Vì vậy, bạn có thể dùng loại có tiết diện lớn, tối thiểu là 50mm2 gồm nhiều dây đồng được bện lại sẽ dẫn điện tốt hơn.
