Công Ty Lắp Đặt Cột Thu Lôi Chống Sét Uy Tín Tại Thái Bình

  Công ty TNHH TM KT TIẾN HOÀNG PHÁT chuyên cung cấp các thiết bị chống sét, vật tư chống sét tại Thái Bình. Chúng tôi là đơn vị thi công lắp đặt chống sét chuyên nghiệp các huyện thành phố tỉnh Thái Bình, trong thời đại hiện nay những công trình xây dựng dân dụng, nhà ở gia đình, tòa nhà,  nhà xưởng, công trình công cộng không thể thiếu trong hệ thống chống sét bảo vệ các công trình trong mùa mưa bão. Hãy cùng tìm hiểu cách lắp đặt cột chống sét như thế nào nhé!

Hotline: 0783 55 77 33



Sau đây là các bước để lắp đặt cột thu lôi chống sét tại Thái Bình

I. HỆ THỐNG CHỐNG SÉT TẠI THÁI BÌNH GỒM NHỮNG THIẾT BỊ GÌ?

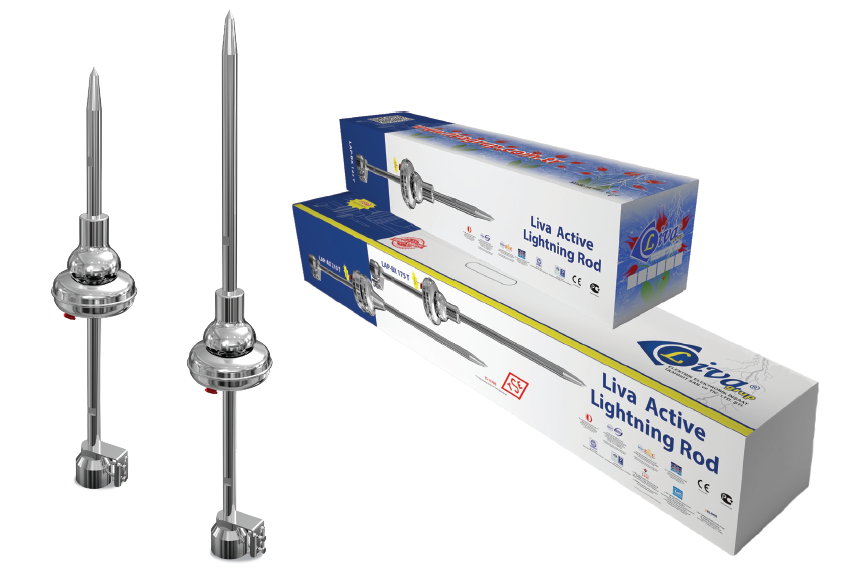

1. Kim thu sét

  Kim thu sét (Cột thu lôi hay cột chống sét) là một thanh kim loại hoặc vật bằng kim loại được gắn trên đỉnh của một tòa nhà, điện ngoại quan bằng cách sử dụng một dây dẫn điện để giao tiếp với mặt đất hoặc "đất" thông qua một điện cực, thiết kế để bảo vệ tòa nhà trong trường hợp sét tấn công

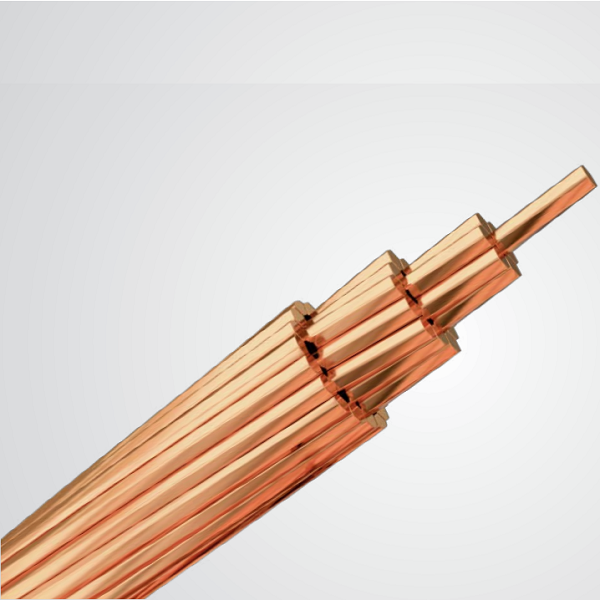

2. Cáp đồng thoát sét (Cáp đồng M50mm2, hoặc M70mm2 có vỏ bọc chống cháy màu vàng xanh)

  Cáp thoát sét thường được làm chủ yếu từ sợi đồng rút cứng hoặc dây kẽm đồng, bện đồng tâm với nhau. Tác dụng chính của cáp thoát sét là dẫn dòng sét đi từ kim thu sét đến hệ thống tiếp địa. Ngoài ra, dây đồng còn được dùng để liên kết các cọc nối đất thành một hệ thống chặt chẽ

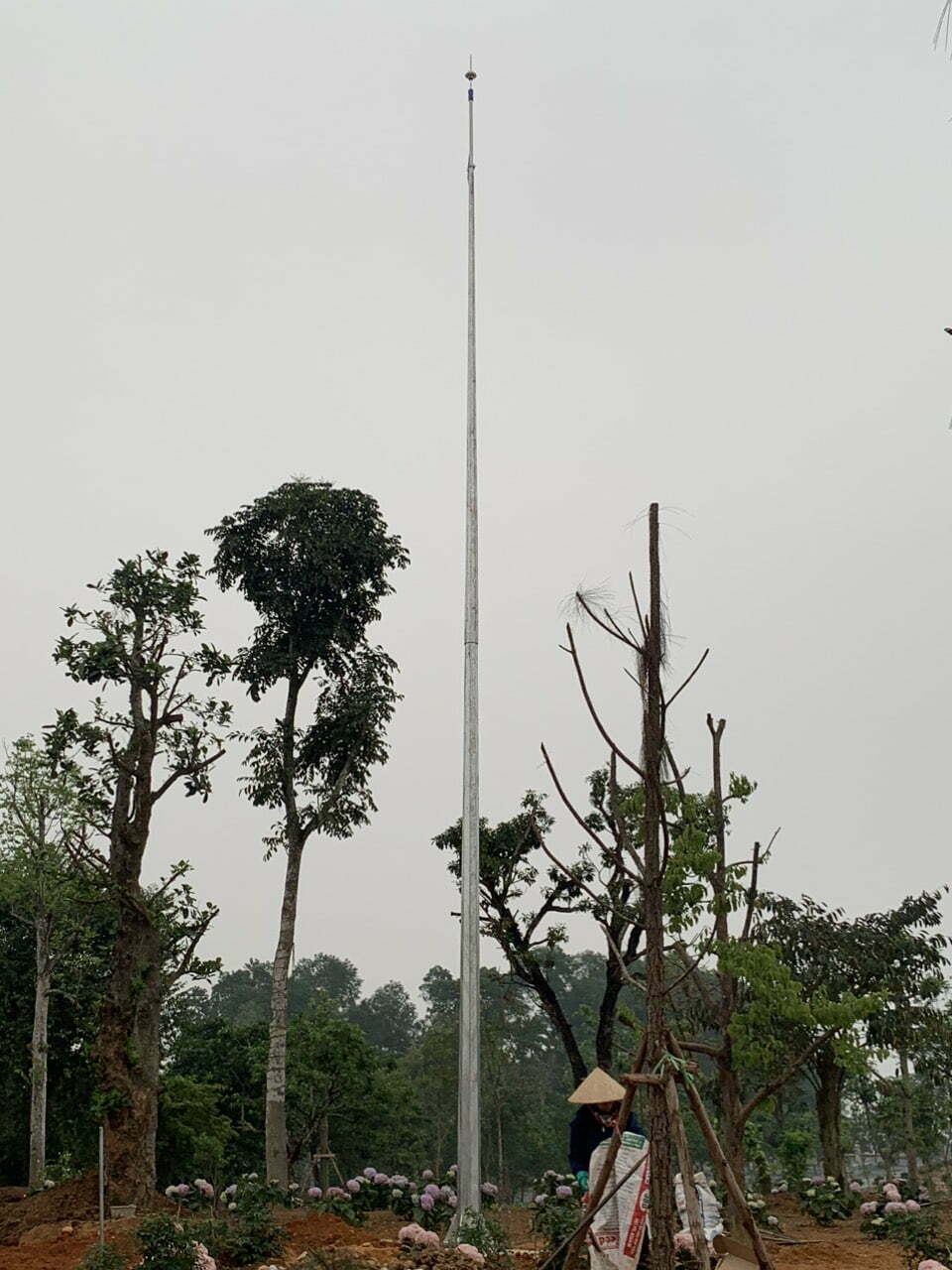

3. Cột chống sét (Thường cao 3-5m tùy theo chiều cao và chiều rộng của khu nhà cần bảo vệ)

 Cột thu lôi là tên gọi thường dùng để nói đến một hệ thống được lắp dựng trên đỉnh của công trình hoặc trên cột cao, bao gồm một hay nhiều thanh kim loại có đầu nhọn nối với các dây dẫn điện xuống mặt đất để bảo vệ cho công trình, tòa nhà hoặc đối tượng bên dưới khỏi bị sét đánh

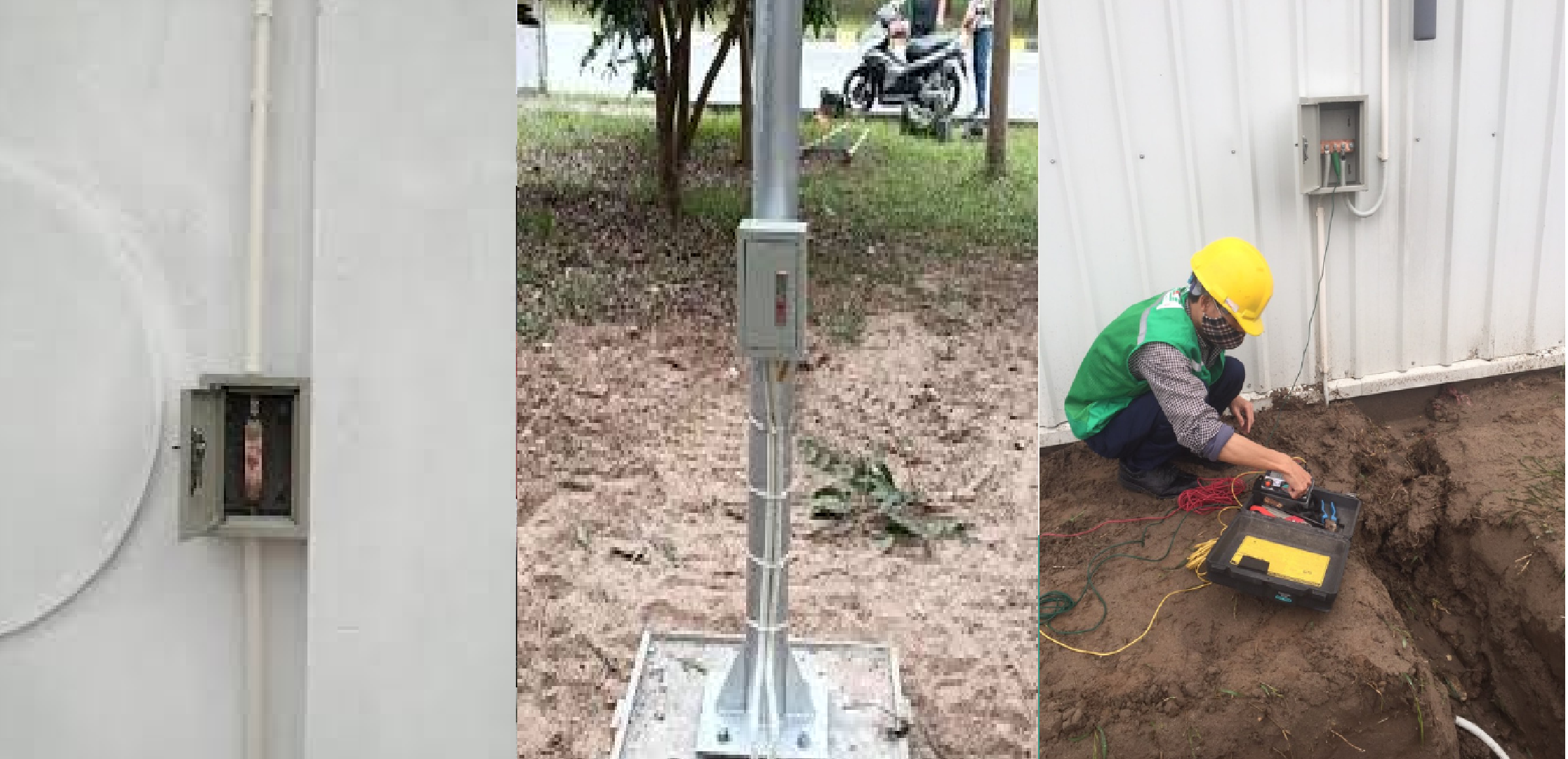

4. Tủ kiểm tra tiếp địa (Để đo kiểm tra định kỳ hàng năm)

  Hộp kiểm tra điện trở tiếp địa (Grounding test box) là sản phẩm quan trọng trong hệ thống nối đất với yêu cầu kỹ thuật phải đạt tiêu chuẩn IEC 62561 / TCVN 9835. Các hệ thống tiếp đất chống sét phải đảm bảo có yếu tố tổng trở nhỏ hơn 10 Ohm đối với chống sét trực tiếp và nhỏ hơn 4 Ohm đối với chống sét lan truyền.

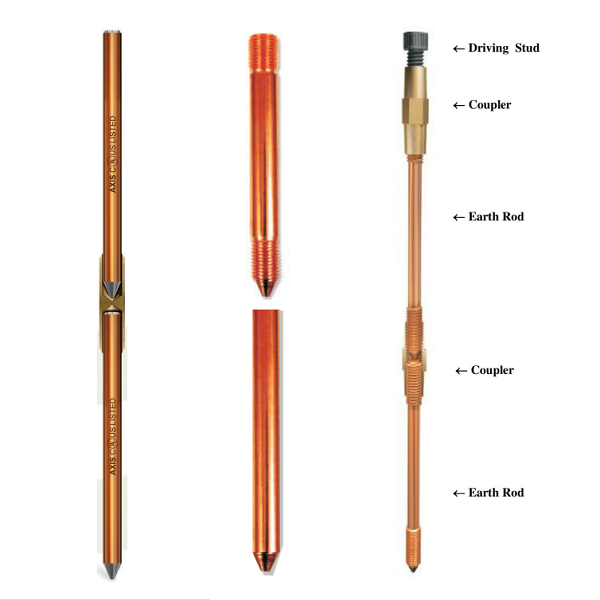

5. Cọc tiếp địa(Bằng đồng hoặc thép mạ đồng, kích thước D16 dài 2.4m)

  Cọc tiếp địa là một thanh kim loại vót nhọn 1 đầu để có thể cắm sâu xuống đất. Đầu còn lại có đế bằng và ren để dễ dàng nối các dây cọc với nhau. Đây được xem là bộ phận cốt lõi của hệ thống chống sét. Người ta ví cọc tiếp địa giống như nền móng của ngôi nhà, chúng giúp hệ thống chống sét hoạt động hiệu quả



6. Mối hàn hóa nhiệt (Hoặc kẹp tiếp địa bằng đồng)

  Hàn hóa nhiệt còn được gọi là mối hàn hóa nhiệt, là một quá trình hàn sử dụng kim loại nóng chảy để tạo mối liên kết phân tử kim loại giữa đồng với đồng, đồng với thép hoặc thép với thép.



---

II. CÁC BƯỚC LẮP ĐẶT HỆ THỐNG CHỐNG SÉT

 Để Lắp đặt cột thu lôi chống sét tại Thái Bình một cách an toàn, chính xác nhất và không bị thừa lãng phí vật tư / Thiếu vật tư bạn nên lắp theo trình tự sau :

1. Đi dây chống sét (Chưa lắp kim chống sét)

• Kéo rải dây chống sét từ trên mái xuống gần vị trí làm tiếp địa. Tại vị trí lắp dựng kim thu sét trên mái, Quý khách để chờ dây chống sét vừa đủ lắp tới đỉnh cột (Thông thường khoảng 5m)

• Vị trí dây thoát sét tới hệ tiếp địa, bạn để cách mặt đất tầm 1m. Đầu dây này đấu vào tủ tiếp địa



2. Làm tiếp địa

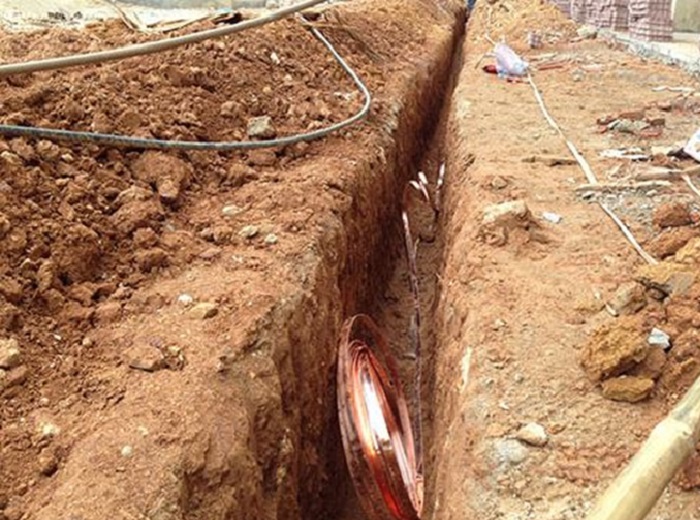

• Đào rãnh tiếp địa theo địa hình của khu đất làm tiếp địa : Đào thẳng 1 hàng hoặc đào hình bàn cờ. Đảm bảo khoảng cách giữa các cọc từ 2-3m là lý tưởng.



Rãnh tiếp địa khi tiến hành Lắp đặt cột thu lôi chống sét tại Thái Bình thường đào sâu 50cm so với mặt hoàn thiện sử dụng (Có thể sâu hơn càng tốt). Chiều rộng 50cm (Đủ để thao tác đóng cọc, hàn đấu nối tiếp địa).

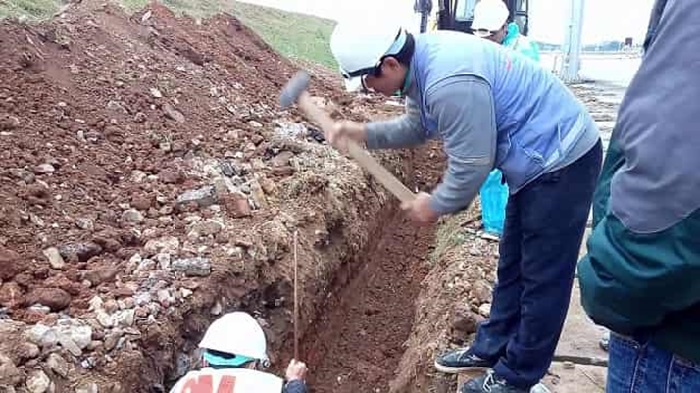

• Đóng cọc tiếp địa (5-6 cây) : Đóng từ từ ít một bằng búa tạ (Loại 5kg là dễ dàng nhất) hoặc dung máy đóng (Các đội thi công chuyên nghiệp như Tiến Hoàng Phát mới có). Lưu ý không nên dùng máy xúc ấn cọc nếu đất quá khô, rắn vì sẽ gây cong hoặc gẫy cọc tiếp địa).



Trong quá trình Lắp đặt cột thu lôi chống sét tại Thái Bình thì cần lưu ý đóng cọc, quý khách lưu ý phần dây tiếp địa, căn sao cho vừa hết, tránh lãng phí hoặc thiếu. Vị trí các cọc tiếp địa có thể linh hoạt tiến lên hoặc lùi lại để vừa khít với dây thoát sét còn lại.

• Đấu nối tiếp địa : Dây tiếp địa sẽ được liên kết với các đầu cọc tiếp địa bằng phương pháp hàn hóa nhiệt / Kẹp tiếp địa bằng đồng đặc chủng. Sẽ đảm bảo được tính liên kết, độ dẫn điện, an toàn thoát sét. Đầu dây còn lại của hệ tiếp địa sẽ được đấu vào tủ tiếp địa phí trên mặt đất (cách mặt đất khoảng 1m).

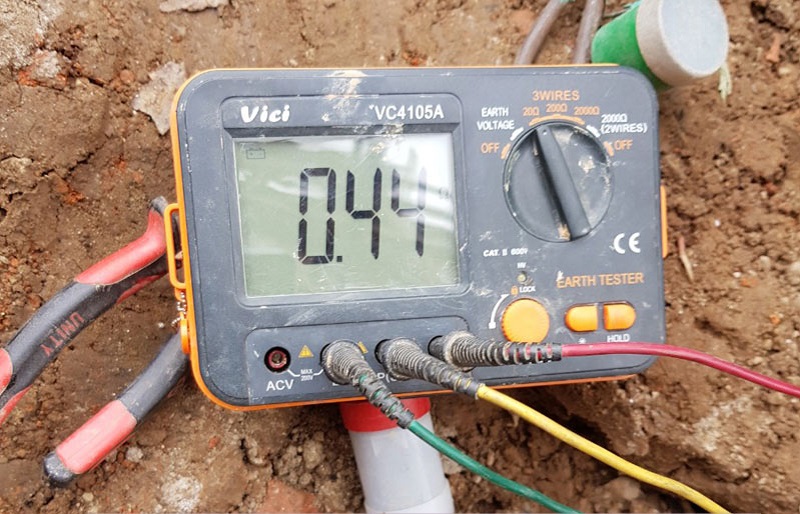

• Đo kiểm tra điện trở tiếp địa : Sau khi đã tiến hành lắp đặt xong hệ thống tiếp địa và đấu nối với dây thoát sét từ trên mái xuống tại vị trí tủ tiếp địa. Chúng ta bắt đầu tiến hành đo kiểm tra điện trở nối đất của hệ thống tiếp địa khi Lắp đặt cột thu lôi chống sét tại Thái Bình



• Theo tiêu chuẩn an toàn về lắp đặt chống sét và nối đất, điện trở phải đảm bảo nhỏ hơn 10 Ôm (TCVN – 9385:2012 ).
• Nếu điện trở khi đo đạt giá trị lớn hơn 10 Ôm, chúng ta cần tiến hành bổ sung thêm cọc tiếp địa cho hệ tiếp địa (Thường là thêm 2-3 cọc tùy theo tính chất của đất từng vùng).
• Có thể phải xử lý thêm cả đổ hóa chất giảm điện trở đất (GEM) để cải tạo tính dẫn điện của đất. Đảm bảo an toàn khi có dòng sét chạy qua.

Lưu ý : Chỉ tiến hành lấp đất hệ tiếp địa sau khi giá trị điện trở đảm bảo dưới 10 Ôm.

3. Lắp kim chống sét

• Lắp kim thu sét trên mái là công đoạn cuối cùng khi lắp đặt hệ thống chống sét.

• Lắp khớp cách điện vào đầu cột chống sét.

• Xoáy kim thu sét vào khớp cách điện và đấu nối dây thoát sét vào kim thu sét.

• Dựng cột.

• Đo kiểm tra lại tiếp địa sau khi đã dựng hoàn thiện cột thu sét trên mái để đảm bảo an toàn

---

III. LẮP ĐẶT HỆ THỐNG CHỐNG SÉT CHO NHÀ Ở GIA ĐÌNH TẠI THÁI BÌNH

1. Những mẫu chống sét phổ biến cho nhà ở gia đình tại Thái Bình.

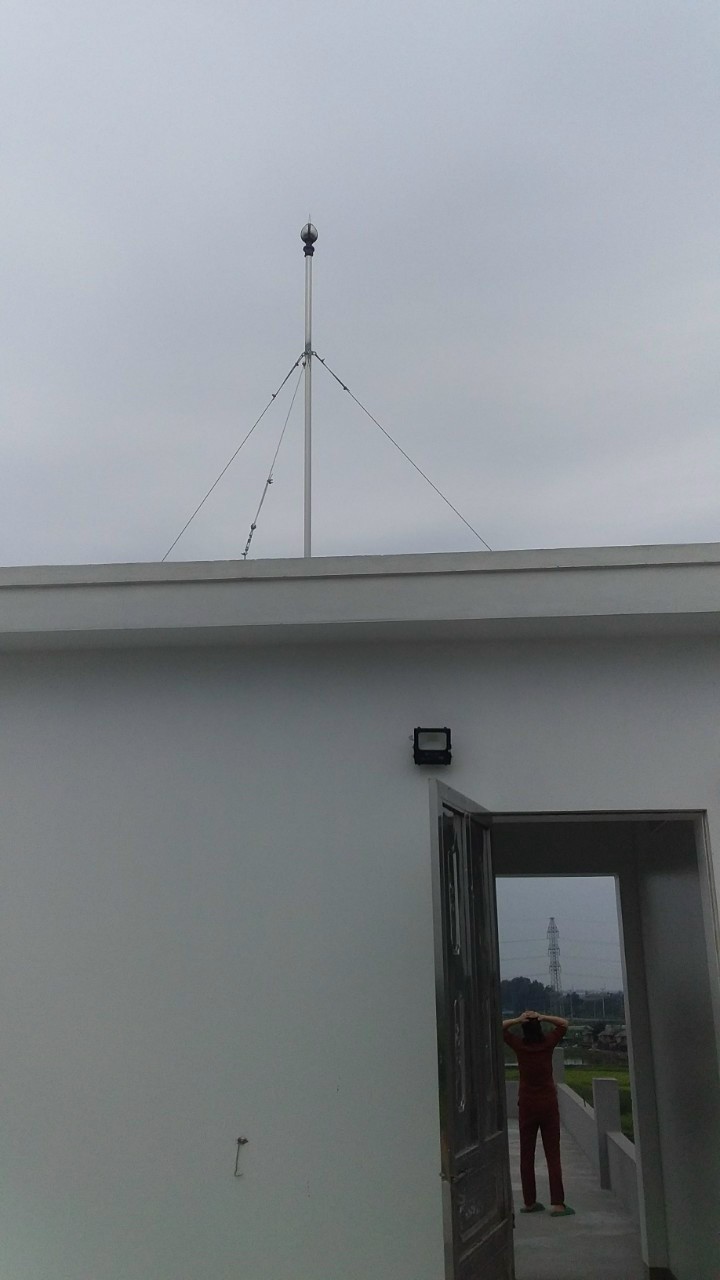

Chống sét nhà mái bằng tại Thái Bình

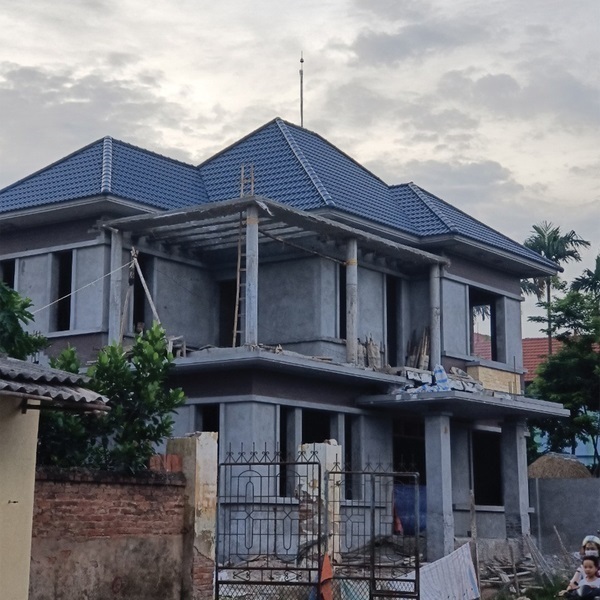

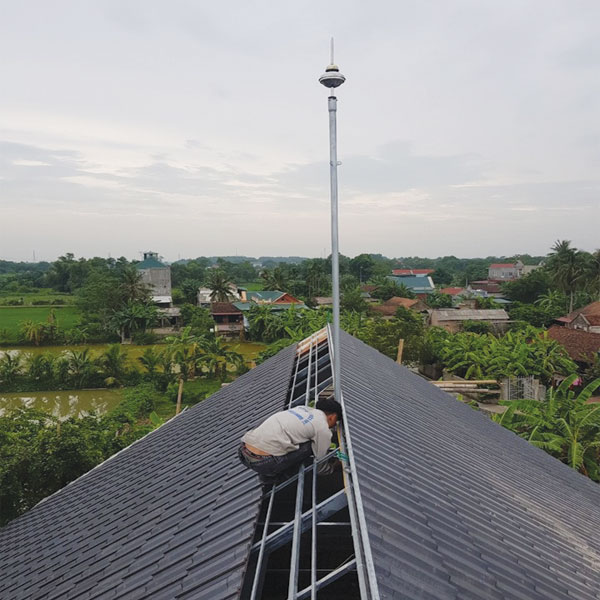

Chống sét nhà mái ngói tại Thái Bình

Chống sét nhà mái ngói tại Thái Bình

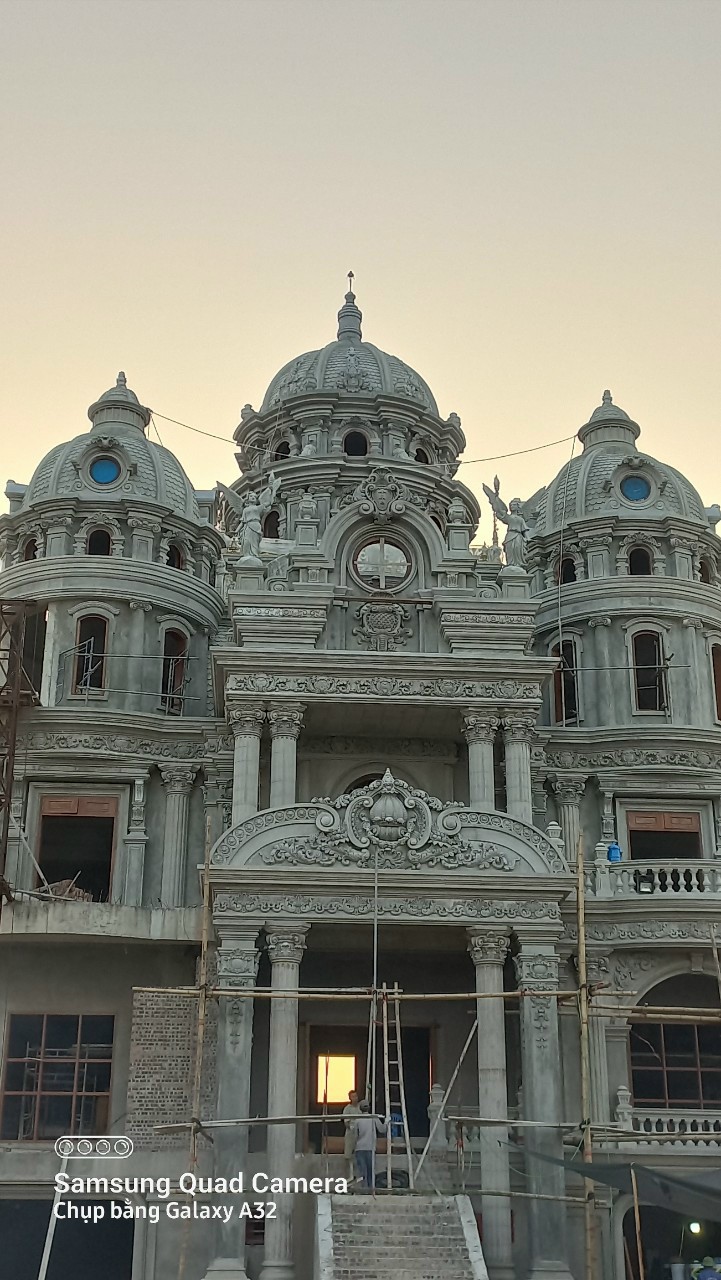

Chống sét lâu đài tại Thái Bình

1. Lắp đặt trọn gói chống sét cho nhà ở gia đình

STT	Tên Vật Tư	Đ.Vị	SL	Đơn giá	Thành tiền	Ghi Chú
1	Kim thu sét tia tiên đạo Tia tiên đạo l bán kính bảo vệ cấp I, Rp=39 mét Model: LAP CX040T	Cái	1			Thổ Nhĩ Kỳ
2	Khớp nối cách điện COMPOSITE	Cái	1			THP/VN
3	Chân trụ đỡ bằng INOX201, D48/D42, H=5mét Bản mã thép 300x300x5mm sơn chống gỉ	Bộ	1			THP/VN
4	Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc	Bộ	3			THP/VN
5	Dây cáp thoát sét bằng đồng M50mm2 ( Tạm tính, tính theo nghiệm thu thực tế )	Mét	30			TP/VN
6	Cọc tiếp địa thép mạ đồng D16 L=2.4 mét	Cọc	4			Ấn Độ
7	Hàn hoá nhiệt cáp và cọc	Mối	4			Ấn Độ
8	Bột giảm điện trở GEM RR (11.5g/bao )	Bao				Ấn Độ
9	Ống luồn dây SP D25+ cút nối	Mét	30			SP/VN
10	Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB	Cái	1			THP/VN
11	Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm)	Bộ	1			THP/VN
12	Nhân công lắp đặt trọn gói Vận chuyển hàng hóa đến chân công trìnhh	Bộ	1			THP/VN
13	Đo điện trở miễn phí	Bộ	1			THP/VN
	TỔNG  TIỀN CHƯA THUẾ	Tổng cộng từ: 12.000.000 - 18.000.000 VNĐ
	VAT10%					-
	TỔNG CỘNG					-

---

IV. LẮP ĐẶT CHỐNG SÉT CHO NHÀ XƯỞNG CÔNG TRÌNH LỚN TẠI THÁI BÌNH.

1. Những mẫu chống sét công trình phổ biến tại Thái Bình

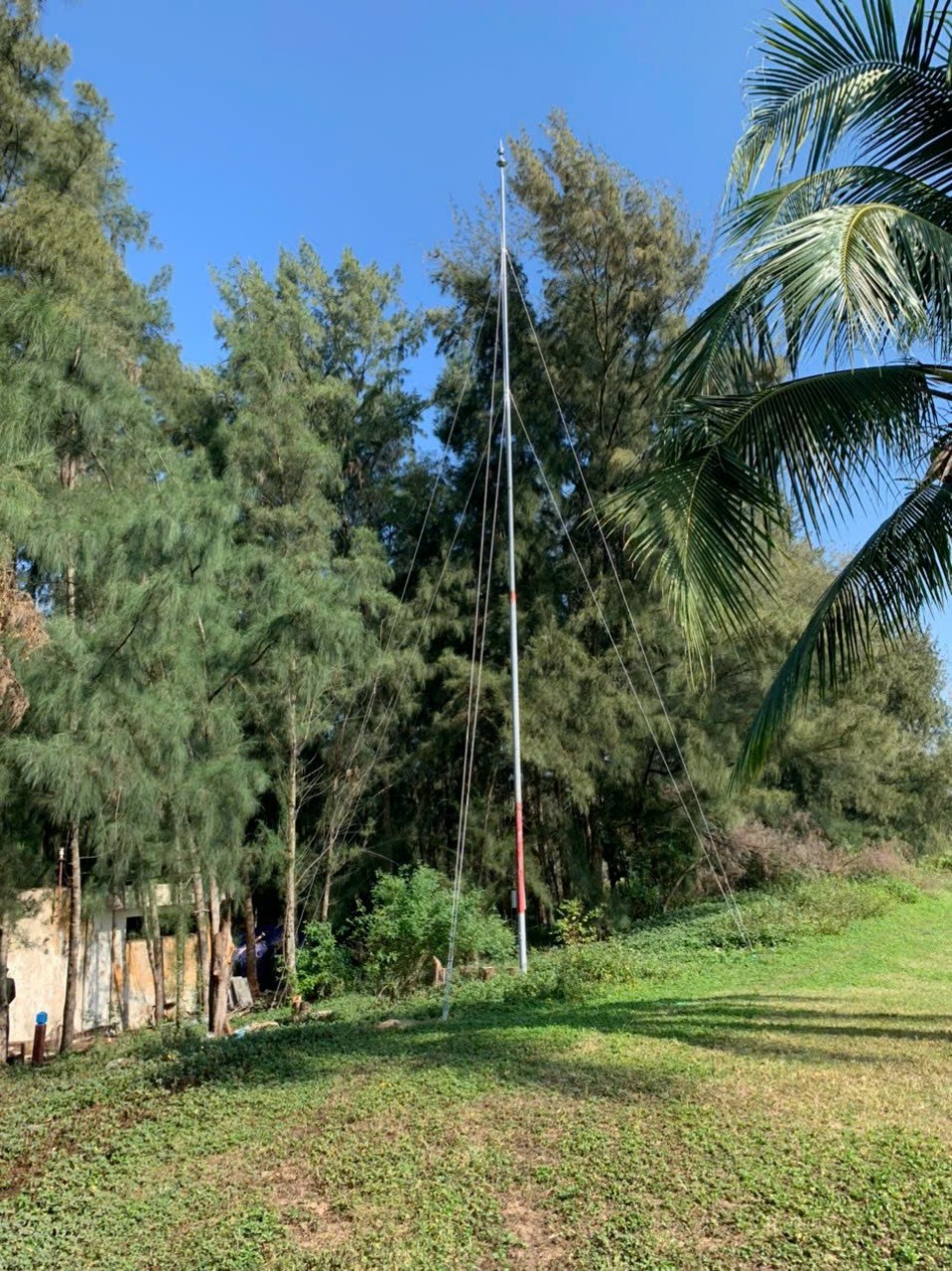

Chống sét công trình công cộng Thái Bình

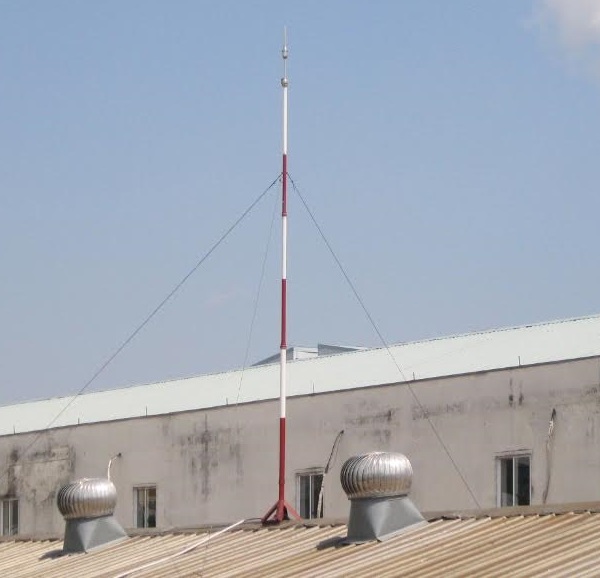

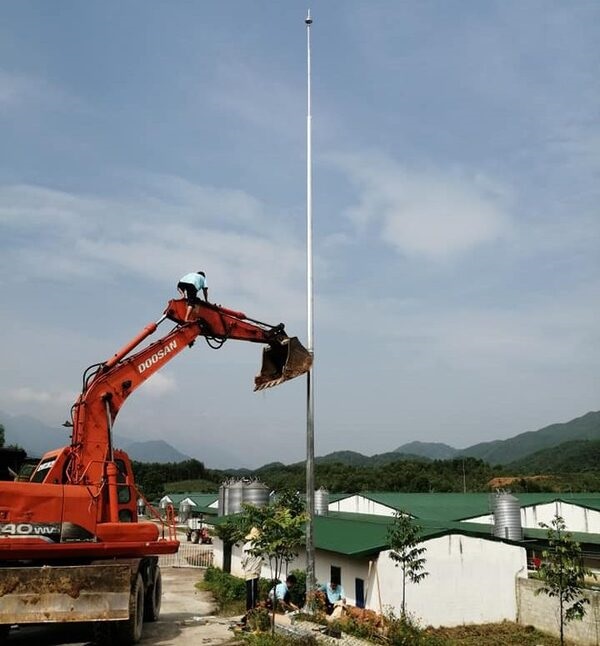

Chống sét công trình nhà xưởng Thái Bình

Chống sét công trình nhà xưởng Thái Bình

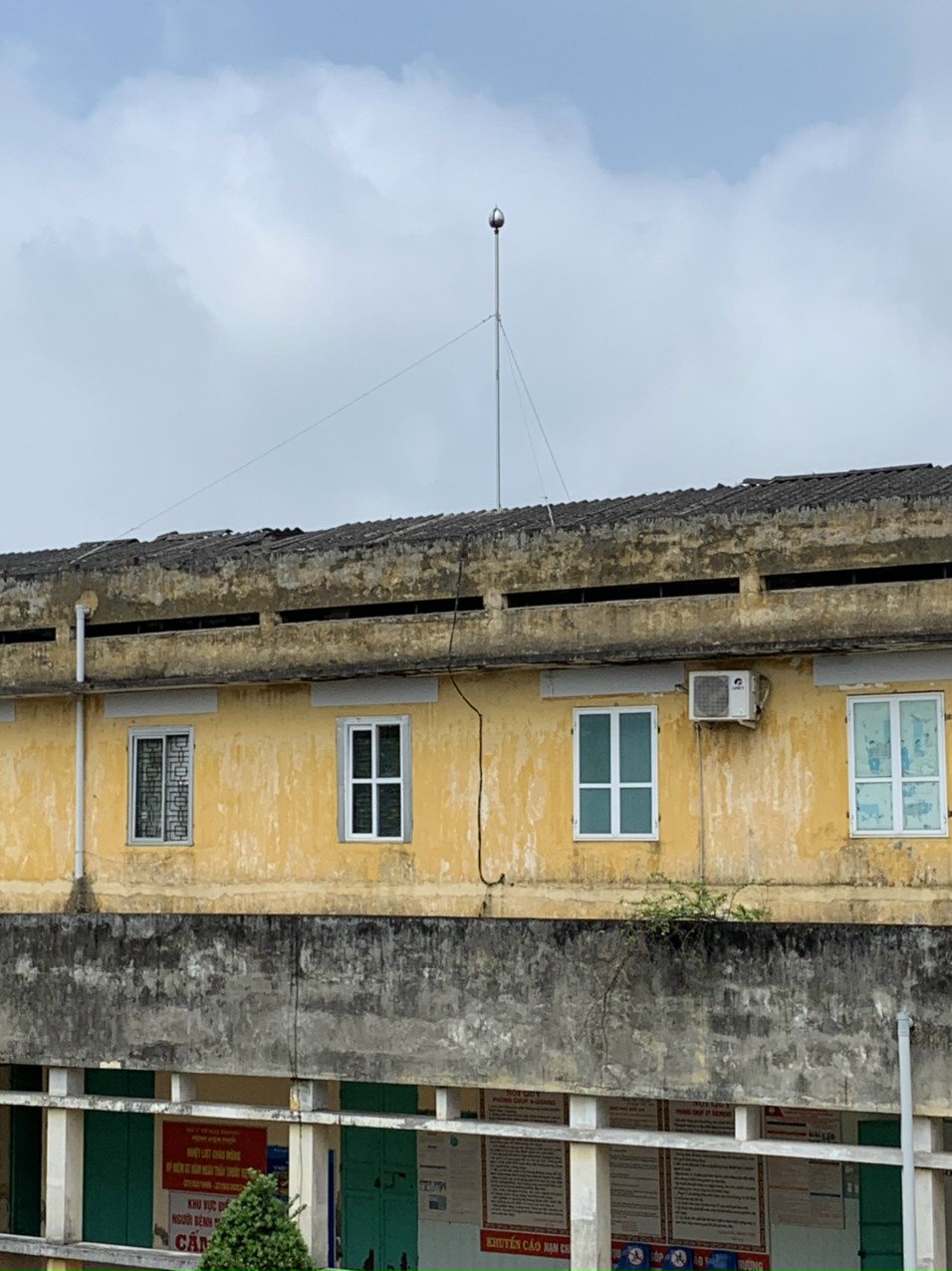

Chống sét công trình trường học Thái Bình

Chống sét công trình công cộng Thái Bình

2. Giá lắp đặt hệ thống chống sét cho nhà xưởng tại Thái Bình.

STT	Tên Vật Tư	Đ.Vị	SL	Đơn giá	Thành tiền	Ghi Chú
1	Kim thu sét tia tiên đạo LIVAR bán kính bảo vệ cấp độ Rp=50m tuân theo tiêu chuẩn NFC 102:2011 PHÁP(hàng nhập khẩu THỔ NHĨ KỲ có CO, CQ) Model: LIVA AX 210	Cái	1			Thổ Nhĩ Kỳ
2	Khớp nối cách điện COMPOSITE	Cái	1			THP/VN
3	Chân trụ đỡ bằng INOX201, D48/D42, H=5mét Bản mã thép 300x300x5mm sơn chống gỉ	Bộ	1			THP/VN
4	Bộ dây néo 3 hướng, tăng đơ, khóa cáp, nở móc	Bộ	3			THP/VN
5	Dây cáp thoát sét bằng đồng M70mm2 ( Tạm tính, tính theo nghiệm thu thực tế )	Mét	30			TP/VN
6	Cọc tiếp địa thép mạ đồng D16 L=2.4 mét	Cọc	4			Ấn Độ
7	Hàn hoá nhiệt cáp và cọc	Mối	4			Ấn Độ
8	Bột giảm điện trở GEM RR (11.5g/bao )	Bao				Ấn Độ
9	Ống luồn dây SP D25+ cút nối	Mét	30			SP/VN
10	Hộp kiểm tra tiếp địa bằng thép sơn tĩnh điện 270x190x100mm + Sứ, Thanh EB	Cái	1			THP/VN
11	Vật tư phụ ( vít nở, đai kẹp p, que hàn, đai ôm)	Bộ	1			THP/VN
12	Nhân công lắp đặt trọn gói Vận chuyển hàng hóa đến chân công trìnhh	Bộ	1			THP/VN
13	Cấp phép tiếp địa hoàn thiện hồ sơ PCCC kiểm tra	Lần	1			THP/VN
14	Đo điện trở miễn phí	Bộ	1		-	THP/VN
	TỔNG  TIỀN CHƯA THUẾ	Tổng cộng từ: 15.000.000 - 20.000.000 VNĐ
	VAT10%					-
	TỔNG CỘNG					-



V. CÔNG TY TNHH TIẾN HOÀNG PHÁT CHUYÊN THI CÔNG HỆ THỐNG CHỐNG SÉT TẠI THÁI BÌNH.

• Đảm bảo chất lượng cùng mức giá tốt nhất!

• Chúng tôi có hơn 10 năm kinh nghiệm trong thi công chống sét

• Đội ngũ kỹ thuật viên chuyên nghiệp, có tay nghề.

• Sản phẩm nhập khẩu, bảo hành chính hãng

• Thời gian thi công nhanh, nhiệt tình đúng tiến độ

• Liên hệ ngay với chúng tôi để được tư vấn, báo giá và lên phương án dự trù lắp đặt.
