Lắp Đặt Hệ Thống Trống Sét Lan Truyền Tại Thái Bình

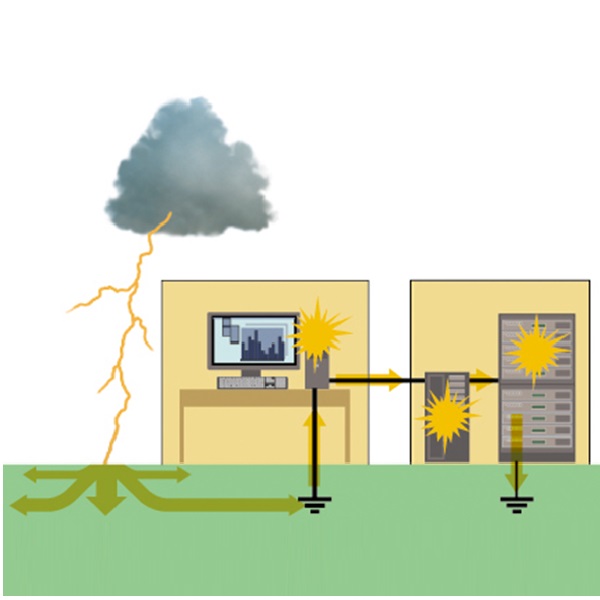

Sét lan truyền là khi một luồng sét đánh vào vị trí nào đó thì trong bán kính 2km tính từ vị trí sét đánh, nó sẽ cảm ứng điện từ lên dây điện, các vật bằng kim loại, đường truyền dữ liệu gần đó dẫn đến hư hỏng.

1. Vì sao phải lắp đặt thiết bị chống sét lan truyền tại Thái Bình

Bạn đừng nghĩ chống sét trực tiếp mới quan trọng và nguy hiểm. Bạn nên nhớ là tia sét không cần phải đánh trực tiếp lên đường dây nguồn mới gây hư hỏng; một tia sét đánh cách xa vài trăm feet cũng có thể gây xung cảm ứng lan truyền lớn có khả năng phá huỷ, thậm chí đến đường cáp ngầm. Hệ thống này giúp bạn chế sự quá áp đột biến lan truyền  bằng cách chuyển hướng dòng điện nguy hiểm này sang một nơi an toàn khác.

2. Thành phần khi Lắp đặt hệ thống chống sét lan truyền tại Thái Bình hoàn chỉnh gồm những gì?

- Thiết bị cắt sét 1 pha, cắt sét 3 pha, thiết bị cắt lọc sét 1 pha, 3 pha.

- Cáp thoát sét, dây dẫn tiếp địa từ các thiết bị đến hệ thống tiếp địa.

- Thiết bị chống sét cho máy tính, điện thoại cố định, camera quan sát,…

- Thiết bị chống sét trên đường cáp đồng trụng, feeder.

- Thiết bị đếm sét TDS-SC & công tắc báo động DAR

- Hệ thống tiếp địa gồm các cọc tiếp địa được đóng sâu xuống đất và được nối với nhau.

- Hộp kiểm tra điện trở tiếp đất.

- Các yêu cầu kỹ thuật khi lắp đặt hệ thống.

3. Các bước khi lắp đặt hệ thống chống sét lan truyền tại Thái Bình

a. Xác định vị trí lắp đặt thiết bị

Tùy theo nhóm thiết bị chống sét lan truyền khi Lắp đặt hệ thống chống sét lan truyền tại Thái Bình thì cần lựa chọn vị trí lắp đặt phù hợp. Kinh nghiệm cho thấy, việc lắp đặt các thiết bị chống sét lan truyền ngay hai đầu đường truyền tín hiệu được đánh giá là an toàn nhất. Giúp hạn chế được những nguy cơ hỏng hóc do sét lan truyền gây nên. Bên cạnh đó việc bảo vệ đa tầng cũng được khuyến khích.

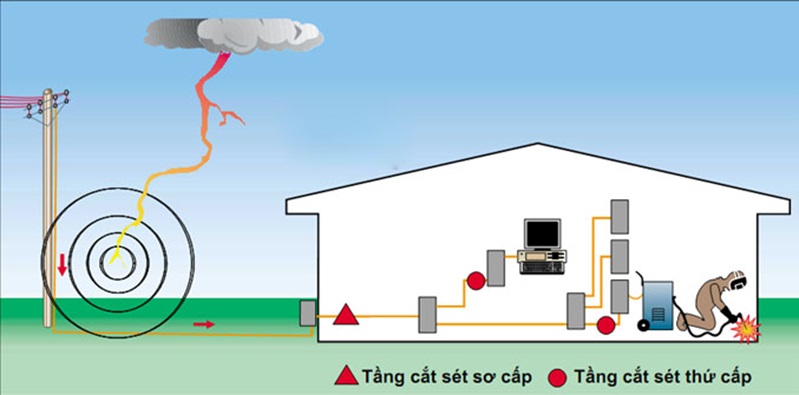

• Tầng bảo vệ đầu tiên – Tầng cắt sét sơ cấp

Đây là thiết bị có khả năng cắt sét lớn nhất, chịu dòng sét >100kA 8/20 µs. Tầng bảo vệ này gồm thiết bị chống sét sơ cấp bảo vệ các thiết bị dễ hư hỏng như đèn chiếu sáng, lò sưởi, các động cơ.

• Tầng bảo vệ thứ 2 – Tầng cắt sét thứ cấp

Tầng này được dùng để giảm điện áp dư thừa. Thường được đặt tại các nhánh của tủ phân phối. Nên sử dụng thiết bị cắt lọc sét mắc nối tiếp phía trước thiết bị cần bảo vệ, bao gồm:

• Bộ lọc thông thấp LC

• Tầng cắt sơ cấp

• Tầng cắt sét thứ cấp

Tầng bảo vệ này dành chói thiết bị điện, điện tử nhạy cảm.

b. Tạo một hệ thống tiếp đất nối tiếp

Đây là bước quan trọng vì nó ảnh hưởng đến khả năng triệt tiêu dòng sét của thiết bị. Việc tạo hệ thống tiếp đất nối tiếp còn tùy thuộc diện tích, địa chất khu vực thi công. Người ta chia thành 2 phương án thi công tiếp địa phổ biến như sau:

• Phương án 1: Sử dụng cọc tiếp địa có fi = 2.4m. Khoảng cách mỗi cọc từ 4,5-5m.

• Phương án 2: Sử dụng 1-2 cọc tiếp địa có fi 16 có chiều dài từ 7-15m. Khoan sâu vào lòng đất.

c. Các cách mắc và Lắp đặt hệ thống chống sét lan truyền tại Thái Bình cho hệ thống điện

Có hai phương pháp mắc thiết bị chống sét bảo vệ hệ thống điện: Mắc song song và nối tiếp.

Thiết bị chống sét lan truyền OTOWA mắc theo kiểu song song có thể chống sét ở mức cơ bản. Tất cả các thiết bị dạng này được mắc giữa dây pha và dây trung tính hoặc đất trên board chuyển mạch chính tùy thuộc vào hệ thống điện. Trong trường hợp này, dây trung tính phải được quy định rõ.

Các thiết bị chống sét lan truyền mắc song song thích hợp để bảo vệ các hệ thống bơm, điều hòa nhiệt độ và chiều sáng.

• Shunt – mắc theo kiểu song song

Cách mắc này có thể chống sét ở mức cơ bản. Thích hợp để bảo vệ máy bơm, điều hòa và đèn chiếu sáng…. Tùy vào hệ thống điện, các thiết bị Shunt được mắc giữa dây pha và dây trung tính, hay đất trên board chuyển mạch chính.

• Series – mắc theo kiểu nối tiếp

Các thiết bị mắc theo kiểu này cần sử dụng bộ lọc thông thấp. Chúng thường được mắc nối tiếp với tải kỹ thuật lọc. Bởi như vậy cho phép giảm độ dốc, giới hạn cường độ cạnh xung sét và cảm ứng dọc theo đường dây.

d. Thiết bị cắt sét và thiết bị cắt lọc sét khi Lắp đặt hệ thống chống sét lan truyền tại Thái Bình

Lắp đặt thiết bị cắt sét và lọc sét hay còn được gọi là cách lắp đặt chống sét theo đường cấp nguồn. Nguồn điện được lắp đặt thiết bị chống sét lan truyền để tránh những thiệt hại, hư hỏng bởi tác động của sét.

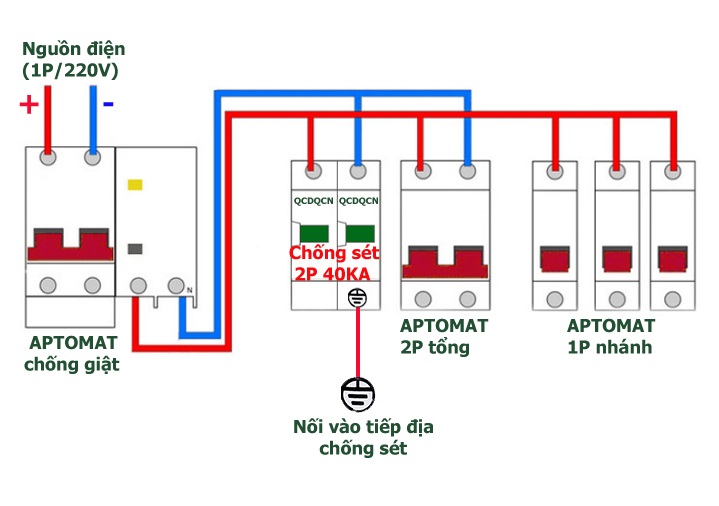

- Lắp đặt thiết bị cắt sét

Thiết bị cắt lọc sét cần phải đáp ứng các tiêu chuẩn và được lắp đặt song song với hệ thống thiết bị cần bảo vệ. Đặc điểm của thiết bị cắt sét bao gồm:

• Có kích thước nhỏ gọn

• Sử dụng công nghệ tiên tiến cho phép chịu được cường độ dòng sét lớn

• Làm việc liên tục

• Có khả năng cắt dòng xung sét cao, cắt đa xung

• Phân biệt được xung sét và quá áp của điện lưới

• Có hệ thống đèn LED cảnh báo, tiếp điểm phụ để bạn theo dõi tình trạng làm việc của thiết bị.

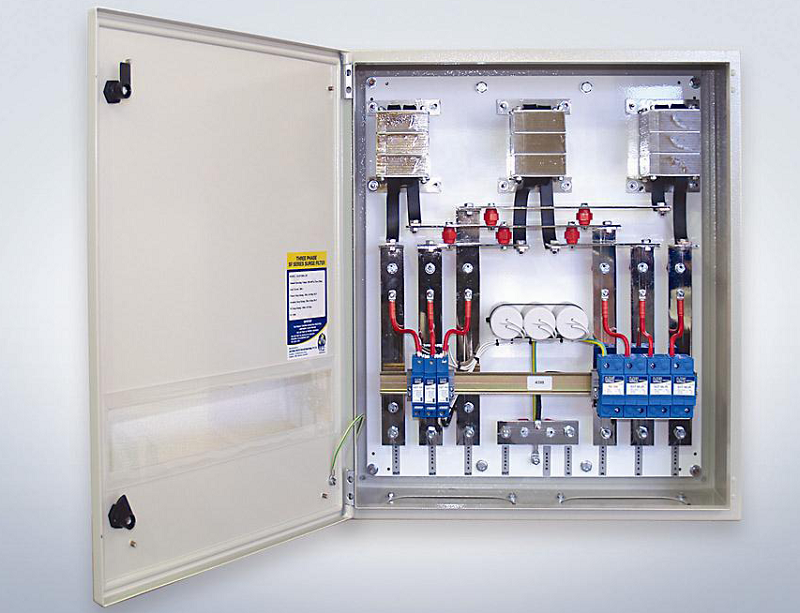

- Lắp đặt thiết bị cắt lọc sét

Thiết bị gồm 3 tầng bảo vệ: Cắt sét, lọc sét, cắt sét và được lắp đặt nối tiếp với hệ thống thiết bị cần bảo vệ. Tầng cắt sét sơ cấp sẽ triệt tiêu năng lượng xung sét xuống đất và trung tính chúng.  Tầng lọc sét sẽ sử dụng mạch lọc thông thấp lọc sét, xung nhiễu ảnh hưởng lên đường dây cấp nguồn. Tầng cắt sét thứ cấp bảo vệ thứ cấp mạch pha trung tính, lọc hết các xung điện áp còn lại nhằm cung cấp nguồn điện ra an toàn cho tải.

Lưu ý cần sử dụng đồng hồ đo điện trở tiếp địa trong quá trình lắp đặt cọc tiếp địa để đảm bảo thiết bị cắt sét hoạt động tốt nhất.
